液氮液位計工作原理：從開發到技術實現
時間:2025-08-21 14:45來源:原創 作者:小編 點擊:
次
在液氮儲存與應用中，精準監測液位是保障系統安全、提高液氮利用率的核心環節。由于液氮具有 - 196℃的超低溫特性、易揮發且汽化后體積急劇膨脹（1 升液氮可汽化約 696 升氮?dú)猓瑐鹘y(tǒng)液位測量設備難以直接適配。本文將系統解析液氮液位計的工作原理，揭示不同技術如何突破低溫環境的特殊挑戰。液氮液位測量的核心難點液氮的物理特性為液位監測帶來多重考驗：首先，超低溫會導致普通金屬材料脆化、電子元件失效；其次

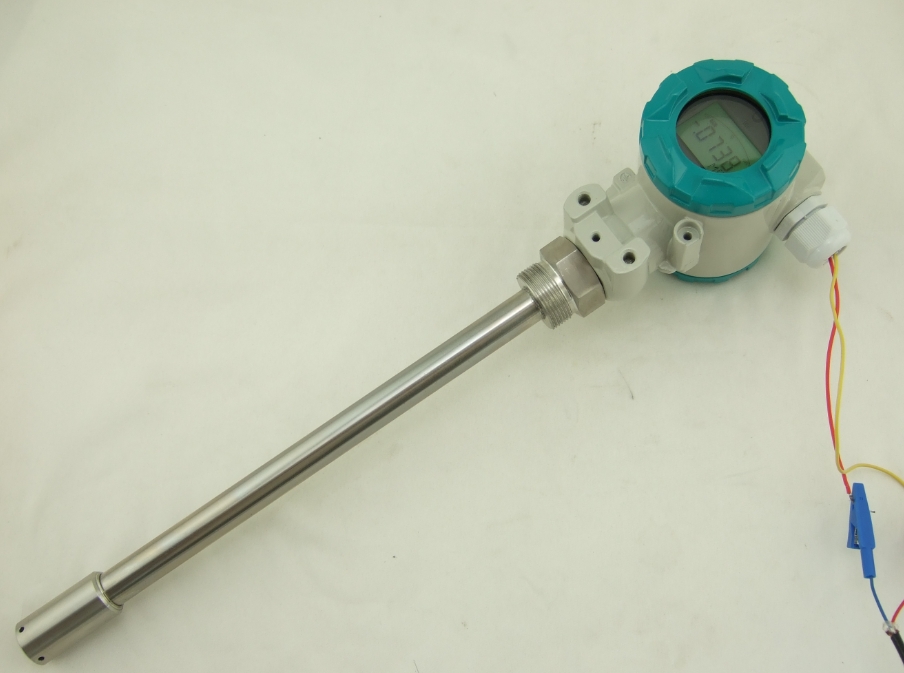

在液氮儲存與應用中，精準監測液位是保障系統安全、提高液氮利用率的核心環節。由于液氮具有 - 196℃的超低溫特性、易揮發且汽化后體積急劇膨脹（1 升液氮可汽化約 696 升氮?dú)猓瑐鹘y(tǒng)液位測量設備難以直接適配。本文將系統解析液氮液位計的工作原理，揭示不同技術如何突破低溫環境的特殊挑戰。
液氮液位測量的核心難點
液氮的物理特性為液位監測帶來多重考驗：首先，超低溫會導致普通金屬材料脆化、電子元件失效；其次，液氮汽化產生的氮?dú)忪F會干擾光學或聲波信號；再者，液位變化伴隨劇烈的相變過程（液氮與氮?dú)饷芏炔町愡_(dá) 647 倍），傳統基于單一介質的測量方法容易失效。這些特性要求液位計必須具備耐低溫、抗相變干擾、高精度響應的能力。
主流液氮液位計的工作原理
1. 浮力式液位計：利用密度差的經典方案
浮力式是最傳統的液氮液位測量技術，其核心原理基于阿基米德定律。在杜瓦瓶內部懸掛一個由低溫耐蝕材料（如 316 不銹鋼或蒙乃爾合金）制成的浮子，浮子密度介于液氮（0.808g/cm3）與氮?dú)猓?.00125g/cm3）之間。當液位變化時，浮子所受浮力改變，通過磁耦合機構將位移傳遞到外部刻度盤。
為適應低溫環境，現代浮力式液位計做了兩項關鍵改進：一是浮子采用中空密封結構，確保在 - 196℃下不脆裂；二是傳動桿使用聚四氟乙烯與金屬復合材質，減少低溫收縮帶來的測量誤差。這類液位計適合小型杜瓦瓶，測量精度可達 ±2%，但需定期校準浮子浮力。
2. 差壓式液位計：靜壓轉換的精準計算
差壓式液位計通過測量液氮液柱產生的靜壓力推算液位高度，公式為：液位高度 = 壓力差 ÷（液氮密度 × 重力加速度）。其核心組件包括兩個壓力傳感器：一個安裝在容器底部（測量總壓），另一個安裝在頂部（測量氣相壓力），兩者差值即為液柱產生的靜壓。
由于液氮密度會隨溫度微小變化（-196℃時密度為 0.808g/cm3，-180℃時降至 0.76g/cm3），高精度差壓式液位計會集成溫度傳感器進行密度補償。這類設備適合大型儲罐（100L 以上），測量精度可達 ±0.5%，但需注意傳感器的低溫密封性 —— 通常采用金屬波紋管隔離，避免液氮直接接觸電子元件。
3. 電容式液位計：介電常數的巧妙利用
電容式液位計的測量原理基于液氮與氮?dú)獾慕殡姵?shù)差異（液氮 ε≈1.43，氮?dú)?ε≈1.00058）。在容器內插入同軸電極（內電極通常為金屬桿，外電極可為容器壁），形成圓柱形電容器。當液位變化時，電極間介質比例改變，導致電容值發生變化：C=ε?×ε?×S/d（其中 S 為電極面積，d 為間距）。
為消除低溫結霜對電容的影響，電極表面通常涂覆聚四氟乙烯涂層（耐低溫且介電常數穩定）。這類液位計響應速度快（≤0.5 秒），適合動態監測場景（如液氮加注過程），但需避免電極污染 —— 若內壁附著冰霜，會導致介電常數測量偏差，因此常配合加熱除霜裝置使用。
4. 超聲波液位計：非接觸式的空間測距
超聲波液位計通過探頭向液面發射高頻聲波（通常 40-200kHz），根據反射波的傳播時間計算液位：液位 =（聲速 × 傳播時間）÷2。為適應低溫環境，探頭采用壓電陶瓷材料（如 PZT），并配備低溫保護殼（工作溫度 - 200℃至 80℃）。
該技術的關鍵挑戰是液氮揮發產生的霧氣會散射聲波，導致測量誤差。解決方案包括：一是采用高頻聲波（100kHz 以上）減少散射影響；二是通過溫度傳感器實時修正聲速（聲波在液氮上方氮?dú)庵械膫鞑ニ俣燃s 331m/s，受溫度影響較小）。超聲波液位計適合密封容器的非接觸測量，精度約 ±1%，但不適合高揮發場景。
5. 光學液位計：激光與光纖的精準探測
激光液位計通過發射激光束（通常 650nm 紅光），利用液氮表面的反射特性測量液位。當激光照射到液面時，反射光被接收器捕捉，通過三角測距原理計算距離。光纖液位計則將光纖探頭插入液氮，利用液 - 氣界面的折射率突變（液氮折射率 1.2，氮?dú)?1.00029）導致的光強變化判斷液位。
光學技術的優勢是抗電磁干擾，適合醫療或精密實驗室環境。但需注意兩點：一是激光需穿透氮?dú)忪F氣，因此常采用脈沖調制技術增強信號；二是光纖探頭需使用石英材質（耐 - 200℃低溫），避免低溫脆化斷裂。
技術選型的關鍵考量因素
選擇液氮液位計時需平衡以下指標：
- 測量范圍：小型杜瓦瓶（1-30L）適合浮力式或電容式；大型儲罐（100L 以上）優先差壓式。
- 響應速度：動態加注場景需≤1 秒（電容式、超聲波式）；靜態存儲可放寬至 5 秒。
- 維護成本：浮力式需定期清潔浮子；電容式需校準介電常數；超聲波式要檢查探頭結霜。
- 安全冗余：醫療領域建議采用雙重測量（如差壓 + 電容），避免單點故障。
工程應用中的優化方案
實際使用中，液位計常與智能系統結合：通過 RS485 接口將數據傳輸至控制器，當液位低于閾值（通常 20%）時自動報警；配合真空絕熱技術減少液氮揮發，延長測量周期。在極端環境下（如航天模擬實驗），還會采用超導量子干涉裝置（SQUID）進行納米級液位監測，但其成本高昂，僅限特殊場景使用。
液氮液位計的發展始終圍繞 “低溫適應性” 與 “測量精度” 兩大核心。從傳統浮力式到現代光學式，技術迭代不僅解決了液氮的特殊物理難題，更推動了低溫工程在醫療、能源、航天等領域的廣泛應用。選擇合適的液位計，需結合具體場景的容積、精度要求及成本預算，實現安全與效率的最佳平衡。
